Déviateurs

MATREX conçoit et fabrique des déviateurs pour les systèmes de traitement bagages avec rapidité, efficacité et fluidité. Ils s’utilisent principalement dans la zone de tri automatique pour dévier les bagages d’une ligne de convoyeurs à l’autre. On peut également utiliser les déviateurs pour créer des systèmes de redondance de flux entre les différentes lignes. Cela permet, par exemple, de contourner un équipement de contrôle en panne.

Pousseur de tri - Déviateurs

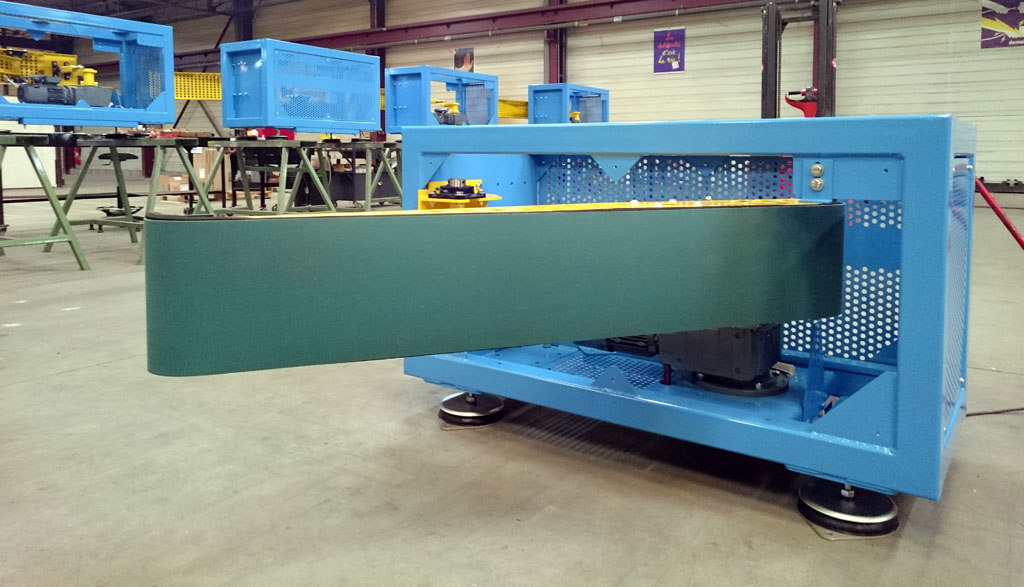

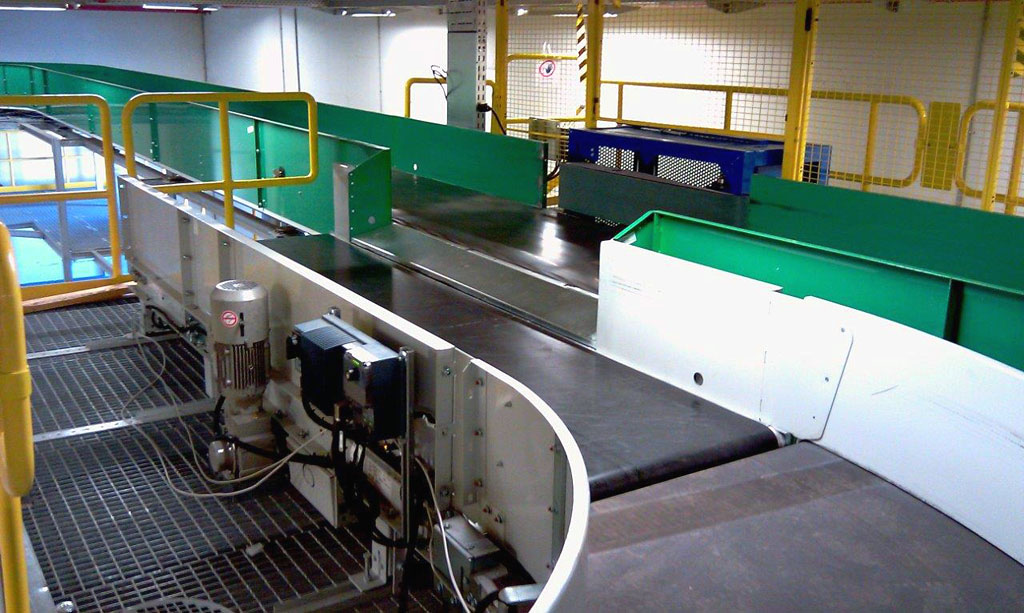

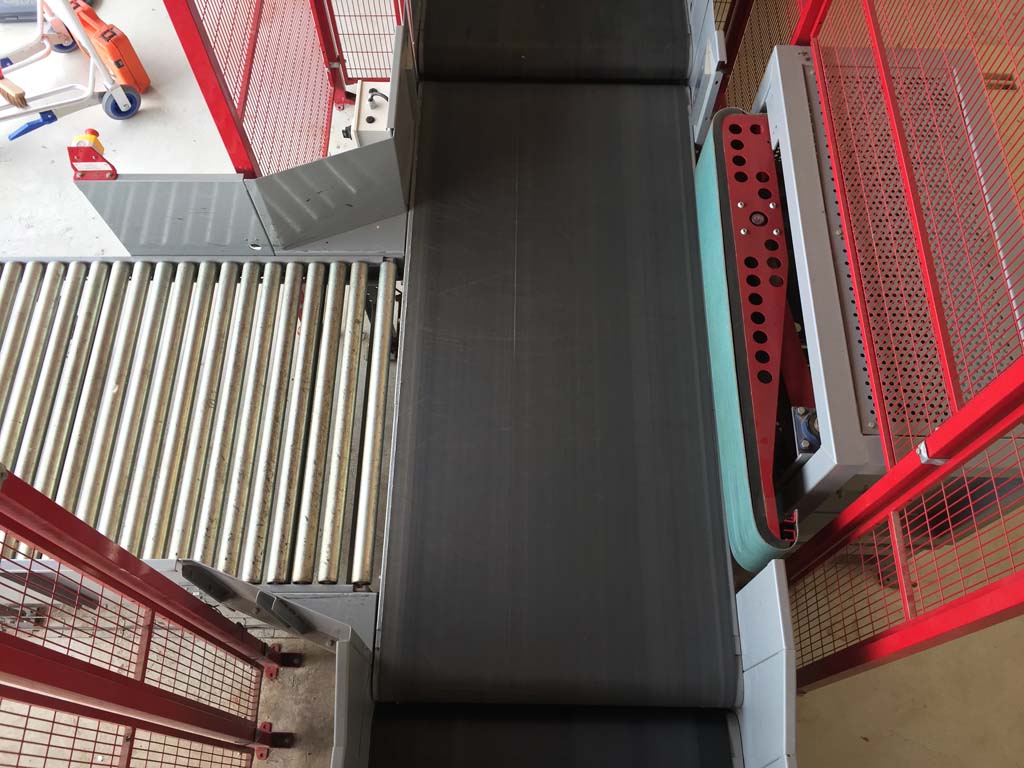

Le pousseur (déviateur horizontal rapide) s’utilise pour trier les bagages selon leur destination ou niveau de contrôle. En effet, il permet d’expulser un bagage douteux d’une ligne de convoyage ou le dévier vers sa destination. Il est installé soit sur un carrousel de tri automatique, soit sur une ligne de convoyeurs à bande.

L’organe mobile d’un pousseur est la pelle de poussée. Il s’agit d’un bras articulé monté sur un système à billes et manivelle. Il permet l’expulsion du bagage à des cadences élevées.

Les accessoires obligatoires, pour le fonctionnement et la sécurité de l’équipement et des bagagistes, sont :

  • Cellule de détection de proximité des bagages pour le déclenchement du mouvement de la pelle
  • Protection grillagée de la zone
  • Rehausse du pousseur pour mise à niveau à définir selon plan
Caractéristiques techniques

Encombrement (mm)

Cadence maximum

Puissance moteur

Vitesse de rotation

Longueur y compris pelle

Largeur y compris pelle

Hauteur standard hors tout

Hauteur standard sous pelle

1580 x 790 x 810 (+rehausse selon besoins)

2 200 bagages/heure

0,75 kw (moteur frein)

46 ou 58 tours/min (suivant vitesse du carrousel)

1 590 mm

960 mm

875 mm

423 mm

Écharpe de tri - Déviateurs

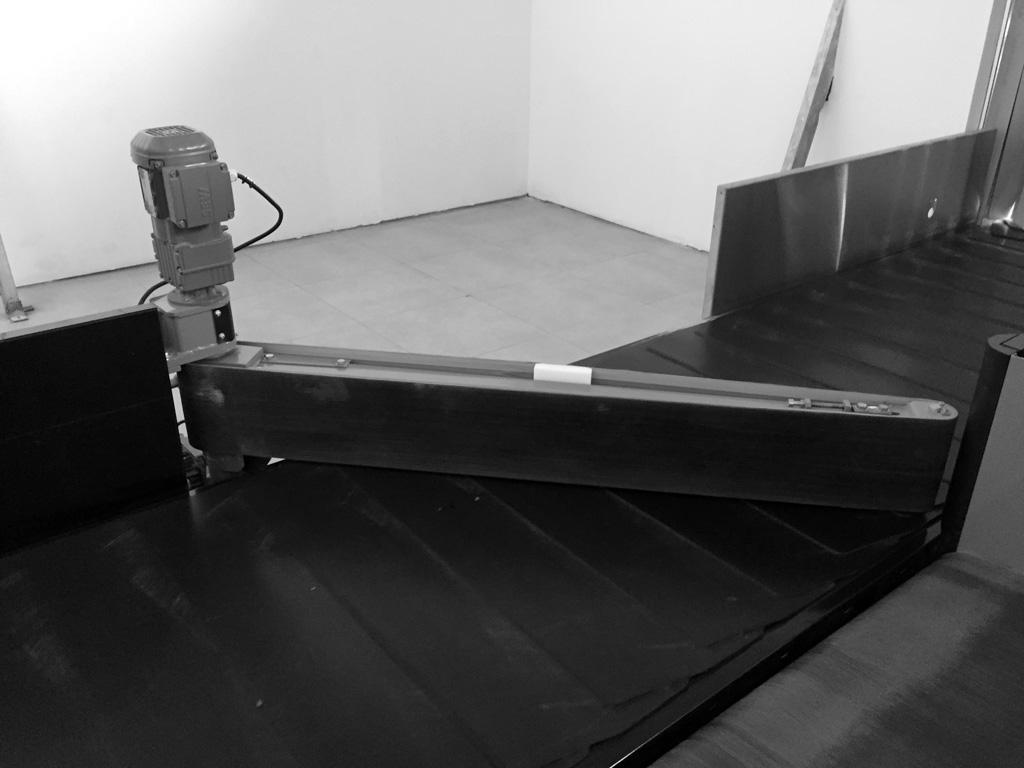

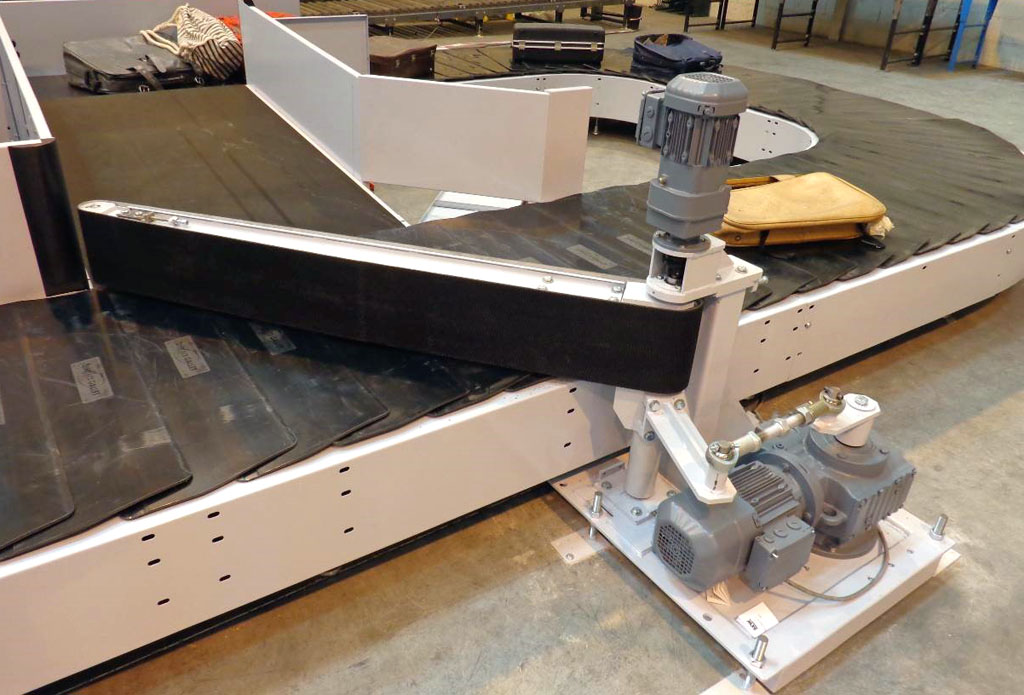

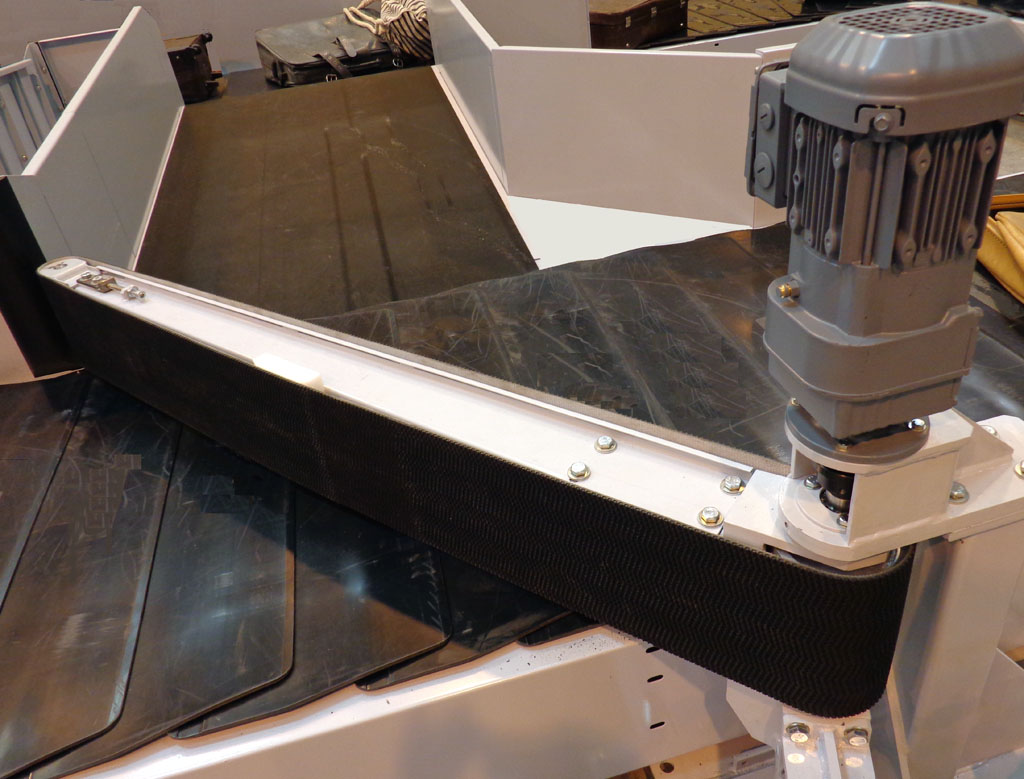

L’écharpe de tri (déviateur horizontal souple) permet d’aiguiller des séries d’un ou plusieurs bagages. Elle est constituée d’un bras muni d’un convoyeur à bande à axes verticaux. Ce bras est en position rentrée pour laisser passer les bagages du flux principal ou en position déployée pour les dévier vers une sortie latérale.

Caractéristiques techniques

Charge maximale

Longueur hors tout

Courroie largeur

Bras d’écharpe en tôle pliée peinte

Cadence

Vitesse de défilement bande

80 kg/ml

1 705 mm

200 mm

Longueur 1 464 mm
Hauteur 200 mm minimum

1 500 cycles par heure maximum

40 m/min ou selon besoin

Valve verticale de tri

La valve verticale de tri (déviateur vertical) se compose d’un convoyeur incliné à bande sur pivot pour trier vers deux lignes de convoyage superposées. Cette inclinaison est pilotée par un moteur en fonction de la destination souhaitée du bagage. De plus, elle a l’avantage d’être compacte dans son encombrement au sol.

On l’utilise le plus souvent en aval d’une zone de contrôle mais également sur une ligne de tri des bagages par destination.

Caractéristiques techniques

Longueur du convoyeur

Largeur de bande

Hauteur d’entrée

Hauteur de sortie

Vitesse de défilement

Capacité

Temps de basculement

3 000 mm

1 000 mm

1 050 mm

450 et 1 600 mm

30 à 60 m/min

850 bagages/heure en fonctionnement continue et fenêtrage de 1 200 mm par bagage

1,8 secondes
